薄膜開關原理的秘密

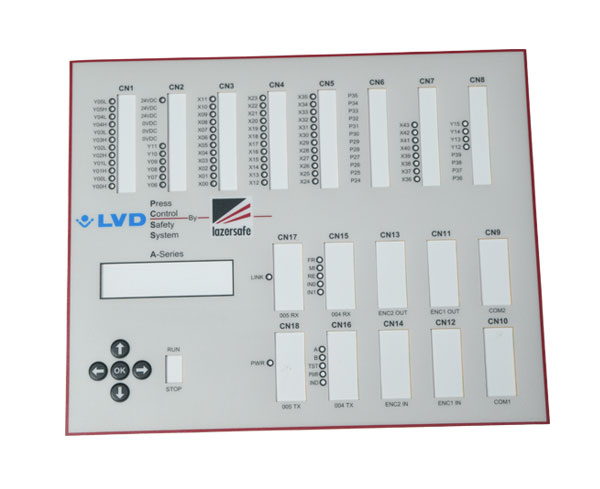

　　一項產業技術的出現，往往是很多人甚至幾代人努力的結果。不斷研究和推敲的目的是為了給人們帶來更加舒適便捷的生活。新工業產品的誕生更加微妙。它們?nèi)谌肓巳藗兊娜粘Ｉ?。這些產品你可能并不完全了解，但你一定會在生活中遇到它們。如果您知道它們是如何工作的，那么解決一些小問題會很有幫助。這里是一種新型的工業產品，小編帶你了解一下它的原理。 ??薄膜開關是集按鍵功能、指示元件和儀表板于一體的操作系統。它由面板、上電路、隔離層和下電路四部分組成。它是一種輕觸式常開開關。正常情況下，薄膜開關的上下觸點是斷開的。當薄膜開關被按下時，上電路的觸點向下變形，與下電路的極板接觸。手指松開后，上電路的觸點彈回，電路斷開，電路觸發信號。該薄膜開關結構緊湊，外形美觀，密封性能好。具有防潮、使用壽命長的特點。廣泛應用于電子通訊、電子測量?jī)x器、工業控制、醫療器械、汽車工業、智能玩具、家用電器等領域。

　　由一定彈性絕緣材料層組成的多層結構（平面）式（非鎖定）按鍵開關，常稱為薄膜開關。具有外形美觀、使用壽命長、結構簡單、安裝方便、使用感好、占地面積小等特點。輕觸開關市場。它在市場上占有很大的份額。

　　薄膜開關的結構：面板、面板膠、上電路、隔離層（電路鍵、表面鍵）、下電路和膠層。掩模層、上布線層和下布線層為透明薄膜。使用的主要材料是PC、PET、PVC。掩膜膠、隔離層和膠層的材料是雙面膠（俗稱夾心）。按鍵觸發原理：在未按下掩碼時，隔離層將上下線隔離。按壓掩膜層時，上層電路被激活并與下層電路重疊，使電路導通。電線向外部連接的設備（基板）提供信號。實現其相應的功能?；谋砻鎽?yīng)平整、無銹蝕，安裝前用酒精或汽油清洗干凈。

　　薄膜開關的壽命一般可以達到10000次以上。開關的動作只能通過彈性膜的垂直方向來實現。盡管彈性薄膜經歷了百萬次的蠕變，但蠕變的幅度非常小。只有0.1-0.3MM，加上選材的合理性，所以薄膜材料可以承受超過一百萬次的超長壽命而不變形，決定了薄膜開關的耐用性。

　　密封性要求嚴格，但生產完成后，開關觸點不會被有害氣體侵蝕，不易氧化，防水、防塵、防油，適用于各種惡劣環境。薄膜開關設計用于排列形成薄膜鍵盤，具有高密度和由多層薄膜組成的密封片狀結構。開關之間的所有連接和引腳分配都絲網印刷一次?？偤穸葹?-3MM。音量大大減小。重量輕，質量可靠。與傳統機械開關相比，安裝方便簡單。輕輕一貼，撕掉膠帶，然后固定整機表面，將引線插入整機背面的電路插座，電路瞬間接通，整機完成后用過的。在造型設計方面，根據用戶的設計理念，色彩圖案可以體現個性，裝飾效果可以體現材質和制作工藝的美感。
