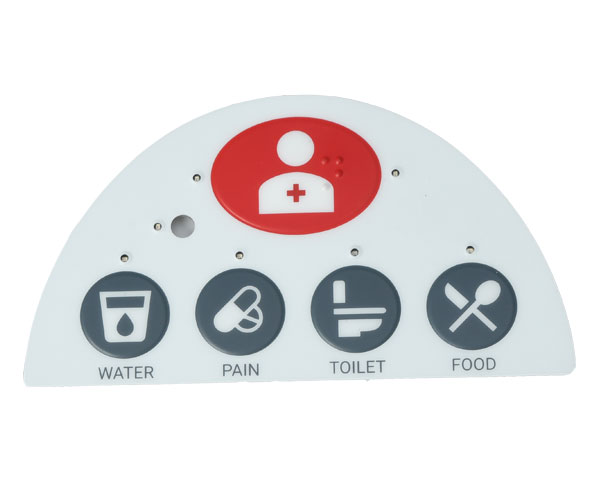

FPC薄膜按鍵開關的彎折壽命無固定數值,常規產品彎折壽命在1萬-10萬次之間,定制款可突破20萬次,具體取決于FPC基材、彎折參數、結構設計與使用環境。明確不同場景下的彎折壽命需求,分析影響壽命的核心因素,再通過優化設計與選型,可確保FPC薄膜按鍵開關滿足設備全生命周期的使用需求。
FPC薄膜按鍵開關彎折壽命的常規范圍需結合應用場景判斷。智能穿戴設備(如智能手表、手環)的FPC薄膜按鍵開關,因需頻繁貼合曲面或伴隨人體動作彎折(如表帶彎曲),常規彎折壽命需達到5萬-10萬次(彎折角度180°,彎折半徑1mm),部分產品采用加強型FPC基材,壽命可提升至15萬次以上;汽車電子場景(如方向盤弧形按鍵、中控曲面按鍵),彎折頻率低于穿戴設備,但需耐受-40℃-150℃溫度,彎折壽命通常要求3萬-5萬次(彎折角度90°,彎折半徑3mm);工業便攜式儀器(如手持示波器),彎折需求較少,壽命達到1萬-3萬次(彎折角度60°,彎折半徑5mm)即可滿足使用。

影響FPC薄膜按鍵開關彎折壽命的核心因素有四方面。一是FPC基材,基材材質與厚度直接決定耐彎折能力:聚酰亞胺(PI)基材比PET基材耐彎折性更強,相同彎折條件下,PI基材壽命是PET的2-3倍;基材厚度0.05mm的FPC比0.1mm的壽命高30%-50%,因薄基材在彎折時產生的內應力更小。二是彎折參數,彎折半徑越小、角度越大、頻率越高,壽命越短:彎折半徑從5mm縮小至1mm,壽命會下降60%-70%;彎折角度從90°增至180°,壽命減少40%-50%;若每秒彎折1次的高頻場景,壽命比每分鐘彎折1次的場景縮短50%以上。三是結構設計,F(xiàn)PC線路布局與加強層設置影響壽命:線路若靠近彎折區域(距離小于1mm),彎折時線路易斷裂,壽命大幅縮短;在彎折區域設置加強層(如覆蓋0.02mm銅箔),可分散應力,提升壽命20%-30%;按鍵觸發層若選用柔性導電膠,比金屬?gòu)椘蛷澱郏蓽p少?gòu)澱蹖?duì)結構的損傷。四是環境條件,高溫、高濕、腐蝕性環境會加速FPC老化:在120℃高溫下,F(xiàn)PC基材的耐彎折性會下降30%,壽命縮短;濕度超過85%時,F(xiàn)PC線路易氧化,彎折時更易斷裂;工業環境中的油污、化學試劑會腐蝕基材,降低壽命。
提升FPC薄膜按鍵開關彎折壽命需針對性優化設計與選型。選型時,優先選用PI基材的FPC,根據彎折需求確定厚度:高頻彎折場景選0.05mm-0.08mm厚PI基材,低頻彎折場景可選0.1mm厚PI基材;要求廠家提供基材的耐彎折測試報告(如180°彎折1萬次后線路阻抗變化率低于10%)。結構設計上,將線路與彎折區域的距離控制在1.5mm以上,彎折區域避免設置焊點、連接器等剛性部件;在彎折頻繁的部位增加柔性加強層(如PI補強片),分散彎折應力。使用場景適配方面,高溫環境需選用耐高溫PI基材(長期耐溫150℃以上),高濕環境需對FPC進行防潮處理(如涂覆三防漆),腐蝕性環境選用防腐蝕基材(如鍍鎳PI基材)。
此外,可通過模擬測試驗證彎折壽命:使用彎折測試機(符合GB/T 2423.10標準),設置實際使用中的彎折半徑、角度、頻率,連續測試至線路阻抗超過標準值(如初始阻抗10Ω,失效標準為阻抗超過20Ω),記錄彎折次數,確保符合場景需求。通過以上措施,可有效提升FPC薄膜按鍵開關的彎折壽命,適配智能穿戴、汽車電子、工業便攜設備等不同場景的長期使用需求
